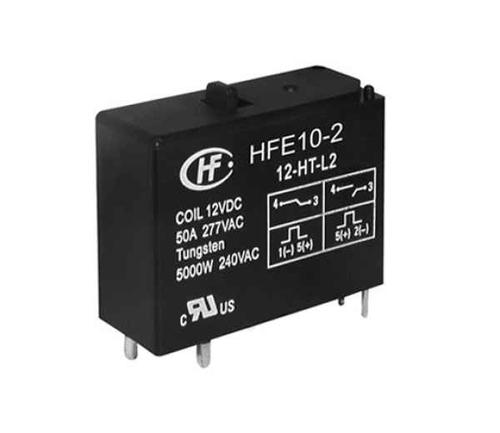

功率繼電器是一種在輸入滿足一定條件時，在一個或多個輸出電路中產生跳變的裝置。它可以作為零序電流保護的方向元件應用于中性點直接接地系統中。



       功率繼電器的工作原理是，當功率繼電器線圈兩端加一定電壓或電流時，線圈產生的磁通由磁芯、軛鐵、銜鐵和磁路工作氣隙組成。在磁場作用下，銜鐵被吸至鐵心的極地表面，從而促進觸點斷開和正常開觸點的閉合。當線圈兩端的電壓或電流小于某一值時，機器反作用力大于電磁吸力時，銜鐵恢復到初始狀態，開口接觸斷開，正常閉合接觸連接。

       觸點的作用過程可分為接觸閉合和觸點斷開兩部分，即繼電器的拉入和釋放過程，通過一定頻率的切換形成觸點斷開和閉合現象。在接觸閉合和開孔過程中，存在著許多特殊的物理和化學現象，如接觸電阻、接觸抖動和電弧放電等。



觸點閉合時工作原理

       當繼電器的動態接觸和靜態接觸相互接觸時，會發生接觸回彈，即不受控制的間隙開合、電弧和帶電電流產生的焦耳熱，對繼電器的開合能力有很大的影響。

觸點打開時工作原理

       當觸點開啟并切斷負載時，會產生眩目的火花和電弧，直到電弧電壓降到最小弧電壓以下，對觸點造成很大的損傷。不同的接觸材料和接觸間隙大小直接影響著電弧電子的輻射狀態和易發生程度，因此它們是確定電弧的重要條件。
