       除了使用NPN雙極晶體管切換繼電器線圈和其他此類負載外，我們還可以使用PNP雙極晶體管進行切換。 PNP繼電器開關電路在控制繼電器線圈方面與NPN繼電器開關電路沒有區別。 但是，需要不同極性的工作電壓。 例如，對于PNP類型，集電極-發射極電壓Vce必須為負，以便電流從發射極流向集電極。

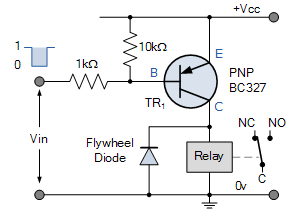

PNP繼電器開關電路

       PNP晶體管電路與NPN繼電器開關電路相反。 當基極正向偏置時，負載電流將從發射極流向集電極，其電壓將比發射極的電壓負。 為了使繼電器負載電流從變送器流向集電極，基極和集電極相對于發射極必須為負。
當開關信號與NPN晶體管相反時（例如CMOS NAND門或其他此類邏輯設備的輸出），可以使用PNP晶體管開關。 CMOS邏輯輸出的驅動強度為邏輯0，以便汲取足夠的電流來導通PNP晶體管。 然后，使用PNP晶體管和相反極性的電源將電流吸收器轉換為電流源。

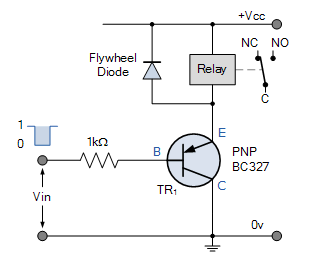

PNP集電極繼電器開關電路

       我們看到，NPN雙極晶體管或PNP雙極晶體管可用作繼電器開關或任何其他負載的開關。 然而，當電流沿兩個不同的方向流動時，應理解兩個不同的條件。
        因此，在NPN晶體管中，相對于發射極向基極施加高電壓，電流從集電極流向發射極，并且NPN晶體管開關“導通”。 對于PNP晶體管，相對于發射極向基極施加低電壓，電流從發射極流向集電極，并且PNP晶體管開關處于“導通”狀態。
