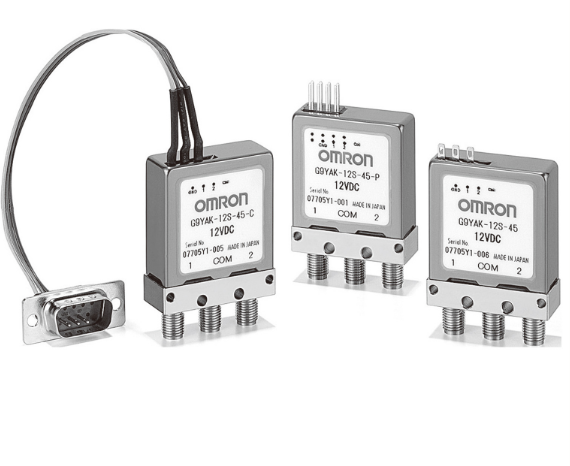

高頻繼電器用于切換高頻電路，開關頻率低于100MHz的高頻信號繼電器稱為高頻繼電器。陶瓷基礎扁平元件完全匹配舌簧開關和引腳之間的熱膨脹系數，并可以減少在這種情況下產生的熱應力。開關的壽命可以達到數十億次。
高頻繼電器的功能原理：通常由鐵芯，線圈，電樞，接觸管等組成。當線圈斷電時，電磁吸引力也消失，電樞在彈簧的反作用力作用下返回其原始位置，從而吸引了動觸頭和原始靜觸頭（常閉觸點）。這拉入和松開以實現電路導通和關斷的目的。只要在線圈的兩端施加一定的電壓，線圈中就會流過一定的電流。產生電磁效應。在電磁力的作用下，電樞克服了復位彈簧的拉力并拉入，動觸點和靜觸點（常開觸點）被拉到一起。
高頻繼電器的特點
用于切換高頻電路的繼電器。繞組可以通過直流或交流電運行。其特點是：
1.該電路具有較高的絕緣電阻和較低的介電損耗。接觸系統固定在由高頻陶瓷，高頻塑料或玻璃制成的底座上。
2.觸點與其他導電部件或接地部件之間的距離較大，或者觸點電路已屏蔽。當需要高速電路的高速切換或用于切換高壓和高頻電路時，觸點密封在充滿高真空或氣體的腔室內。
3.觸點之間的分布電容很小，觸點片很小，以45°，90°和180°交替排列。
高頻繼電器的結構
小型高頻繼電器的電磁系統與普通電磁繼電器相同，不同之處在于其導電觸點系統已進行了重大改進以滿足高頻電路的要求。為了減小接觸片之間的分布電容，將接觸片制成各種形狀，以使接觸片的平面不重疊（例如溫度為JP-4的JP-4型觸點之間的分布電容）。20°C和98％的相對濕度在環境條件下僅3微微法。簧片表面鍍銀，以提高其在高頻條件下的導電性。觸點之間的絕緣墊應采用低介電損耗的材料制成（例如，JP-4繼電器系統使用鉚接在高頻陶瓷塊上的三組不重疊的接觸片）來降低高壓。
以上是我們對高頻繼電器的一些原理分析,想要了解更多可以關注凌創輝電子，深圳市凌創輝電子有限公司主要從事多個一線繼電器品牌的代理銷售，歡迎致電我們咨詢。
